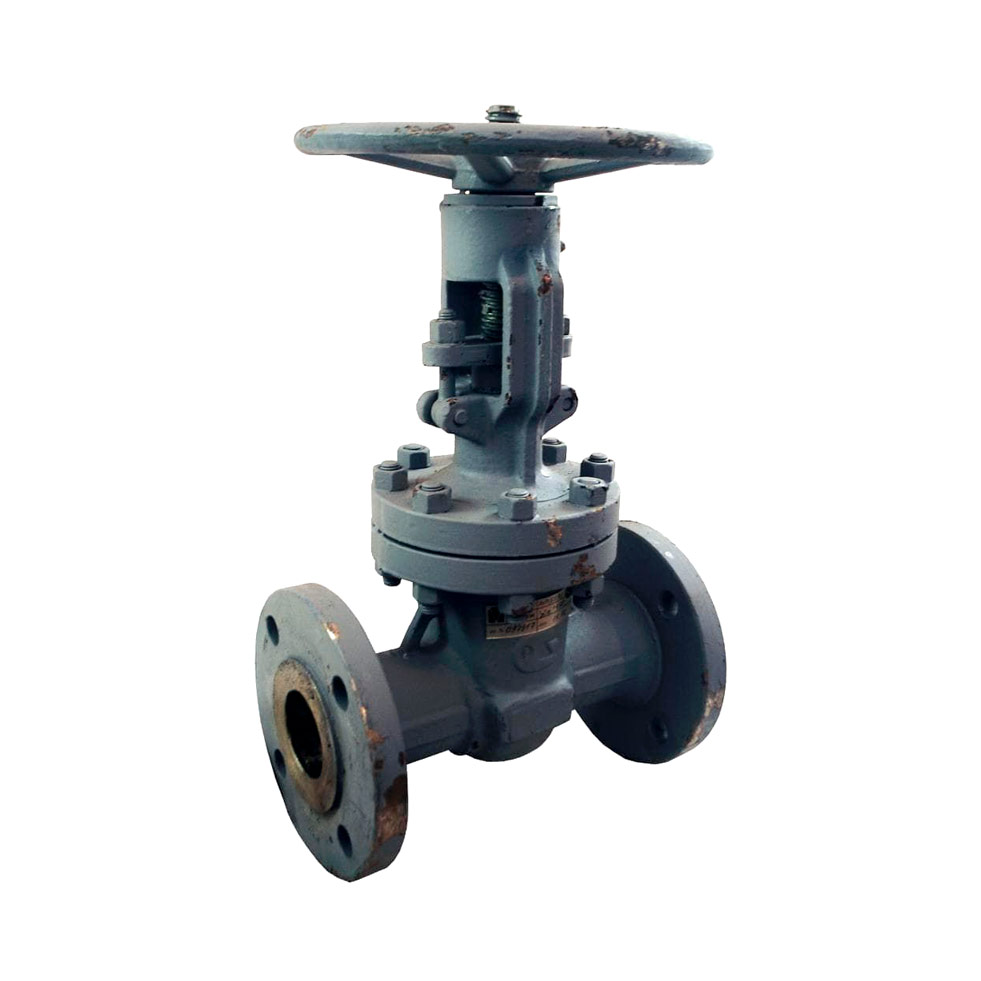

Задвижка клиновая ЗКЛ2-40 30с15нж МЗТА

Технические характеристики задвижек 30с15нж

Показатели назначения задвижек 30с15нж

• Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
• Температура рабочей среды: от −40°С до +450°С
• Условия эксплуатации: У1
• Минимальная температура окружающего воздуха: −40°С



Материальное исполнение задвижек 30с15нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь25Л
• 4. Шпиндель: 20Х13
• 5. Гайка шпинделя: латунь ЛС59
• 6. Гайка: сталь 25
• 7. Шпилька, болт: сталь 35
• 8. Болт откидной или анкерный: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
• 10. Набивка сальника: ТРГ
• 11. Маховик: чугун
• 12. Подшипник: по ГОСТ 7872-89
• 13. Наплавка на кольце в корпусе: 07Х25Н13
• 14. Наплавка на клине: сталь по типу 20Х13
•

• Наименование	DN	L	D	D0	H	H1	Масса, кг
  Задвижка 30с15нж Ду 50	50	216/250	160	160	283	345	20
  Задвижка 30с15нж Ду 80	80	283/310	195	210	392	486	35,8
  Задвижка 30с15нж Ду 100	100	305/350	230	210	450	565	50,8
  Задвижка 30с15нж Ду 150	150	403/450	300	310	600	768	111
  Задвижка 30с15нж Ду 200	200	419	375	400	753	972	200
  Задвижка 30с15нж Ду 250	250	457	445	450	1098	1368	256
  Задвижка 30с15нж Ду 300	300	502	510	500	1125	1450	355
  Задвижка 30с15нж Ду 350	350	762	570	550	1204	1565	400
  Задвижка 30с15нж Ду 400	400	838	655	560	—	—	750
