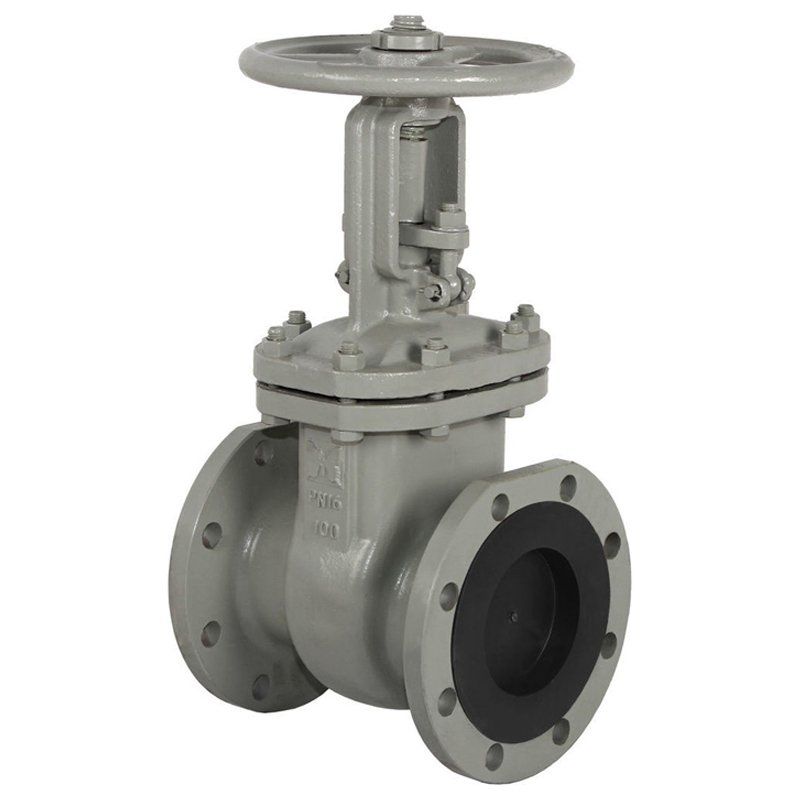

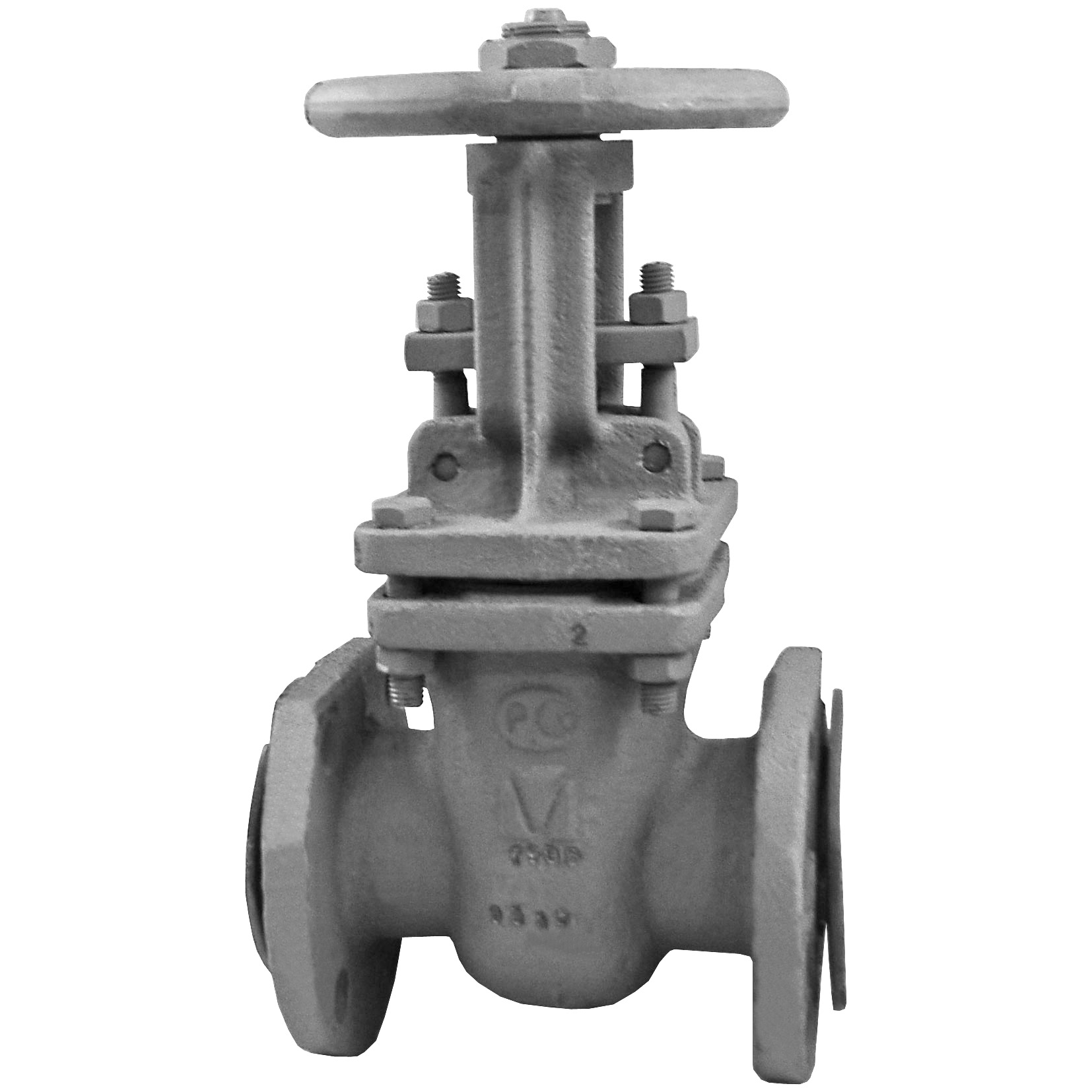

Задвижка ЗКЛ2-16 30с41нж клиновая МЗТА

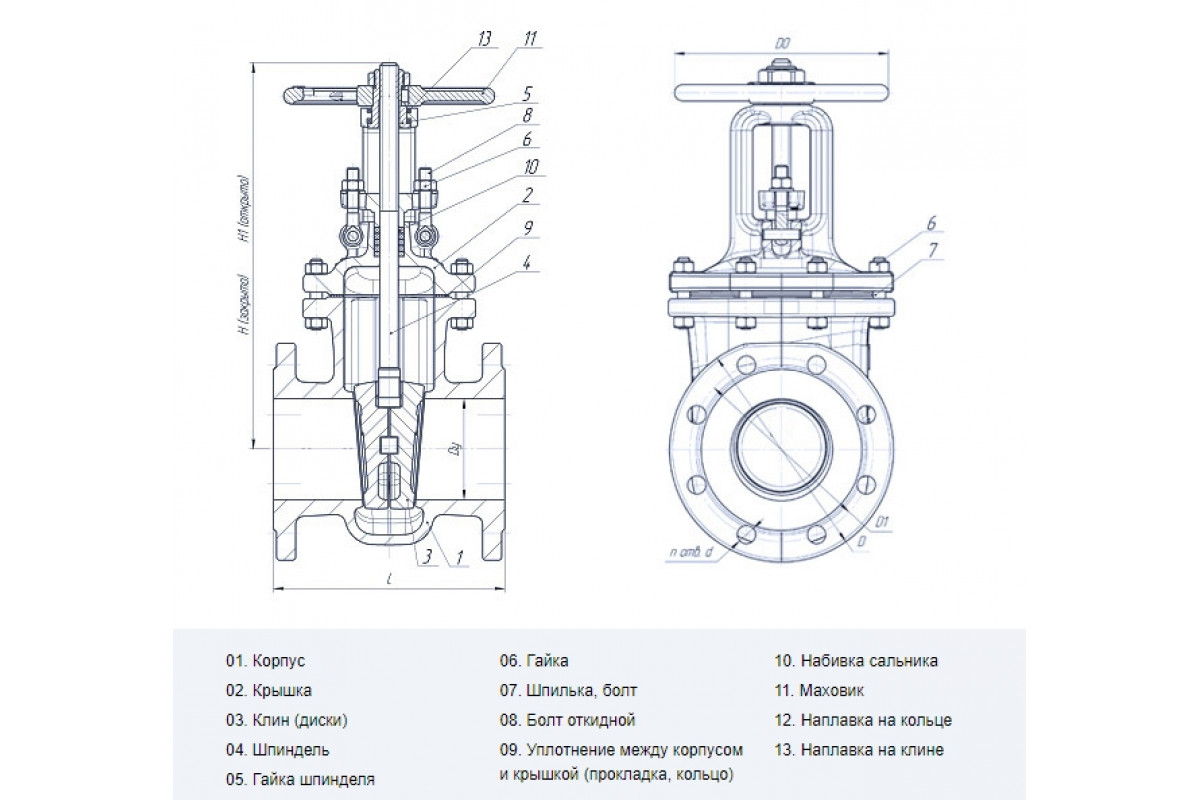

Материальное исполнение задвижек стальных 30с41нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь 25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: сталь 45, латунь ЛС59
- 6. Гайка: сталь 25
- 7. Шпилька, болт: сталь 35
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ
- 11. Маховик: Чугун
- 12. Подшипник: по ГОСТ 7872-89
- 13. Наплавка на кольце в корпусе: 07Х25Н13
- 14. Наплавка на клине: сталь по типу 20Х13
Габаритные размеры задвижек стальных фланцевых 30с41нж
| Наименование |
DN |
D |
D0 |
L |
H |
H1 |
Масса, кг |
| Задвижка 30с41нж DN 50 |
50 |
160 |
160 |
180 |
281 |
346 |
17 |
| Задвижка 30с41нж DN 80 |
80 |
195 |
160 |
210 |
336 |
428 |
28,7 |
| Задвижка 30с41нж DN 100 |
100 |
215 |
210 |
230 |
385 |
496 |
39,2 |
| Задвижка 30с41нж DN 125 |
125 |
245 |
210 |
255 |
470 |
600 |
61 |
| Задвижка 30с41нж DN 150 |
150 |
280 |
280 |
280 |
576 |
742 |
85 |
| Задвижка 30с41нж DN 200 |
200 |
335 |
310 |
330 |
686 |
902 |
123,9 |
| Задвижка 30с41нж DN 250 |
250 |
405 |
400 |
450 |
854 |
1118 |
240,7 |
| Задвижка 30с41нж DN 300 |
300 |
460 |
460 |
500 |
998 |
1315 |
322,8 |
| Задвижка 30с41нж DN 350 |
350 |
520 |
460 |
550 |
1220 |
1570 |
361 |
| Задвижка 30с41нж DN 400 |
400 |
580 |
480 |
600 |
1360 |
1770 |
491,7 |
