Клапан обратный чугунный 16ч3бр

Условия эксплуатации обратного клапана 16ч3бр:

  • Температура рабочей среды: до + 225°С;
  • Рабочая среда: вода, пар;



Технические данные обратного клапана 16ч3бр:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
  • Присоединение к трубопроводу: фланцевое по  ГОСТ 12815-80;
  • Установочное положение на трубопроводе: горизонтальное, крышкой вверх;
  • Регламентирующий документ: ТУ26-07-1463-88;
  • Класс герметичности по ГОСТ 9544-93:  «А»;
  • Номер чертежа:  УЛ 41079;
  • Таблица-фигура: 16ч3бр;



Материалы основных деталей обратного клапана 16ч3бр:

  • Материал изделия (корпус, крышка): СЧ 18;
  • Материал изделия (золотник): ст. 5;
  • Материал изделия (кольцо уплотнительное): латунь ЛЦ40С;



Показатели надежности обратного клапана 16ч3бр:

  • Средний срок службы: 7 лет;



Основные заводы производители обратного клапана 16ч3бр:

  • Место производства обрантного клапана 16ч3бр: Украина, Армения;
  • Производитель 16ч3бр: АО «Кролевецкий арматурный завод», ОАО «ЕАЗ».



Монтаж обратного клапана 16ч3бр:

  • Установочное положение клапана 16ч3бр горизонтальное, крышкой вверх.
  • Клапаны должны устанавливаться в местах, доступных для обслуживания и осмотра.
  • Установка должна производиться так, чтобы направление движения среды совпадало с направлением стрелки на корпусе клапана.
  • При монтаже клапанов 16ч3бр необходимо, чтобы фланцы на трубопроводах были установлены без перекосов и при полном совпадении болтовых отверстий с отверстием на фланцах обратного клапана.
  • Для того, чтобы исключить тепловые напряжения на трубопроводе устанавливают компенсаторы.
  • Трубопроводы должны быть тщательно очищены от грязи, песка, окалины.



Правила хранения клапана обратного 16ч3бр:

  • Клапаны должны храниться в складских помещениях или под навесом.

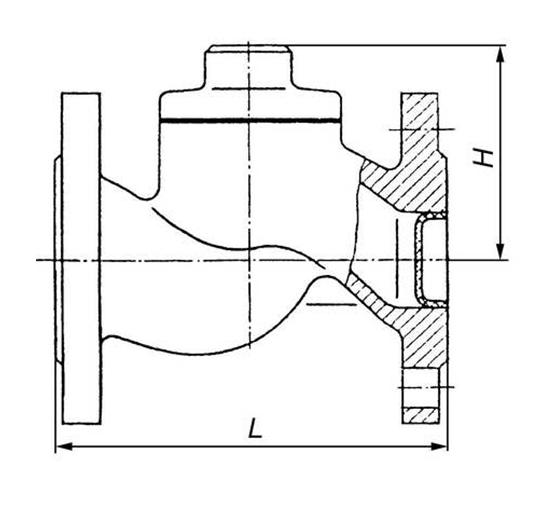

Основные габаритные и присоединительные размеры обратного клапана 16ч3бр:

Обозначение

DN

L

Н

Масса, кг

16ч3бр ду25

25

120

70

3,3

16ч3бр ду32

32

140

75

5,2

16ч3бр ду40

40

170

92,5

7

16ч3бр ду50

50

200

105

9,4
