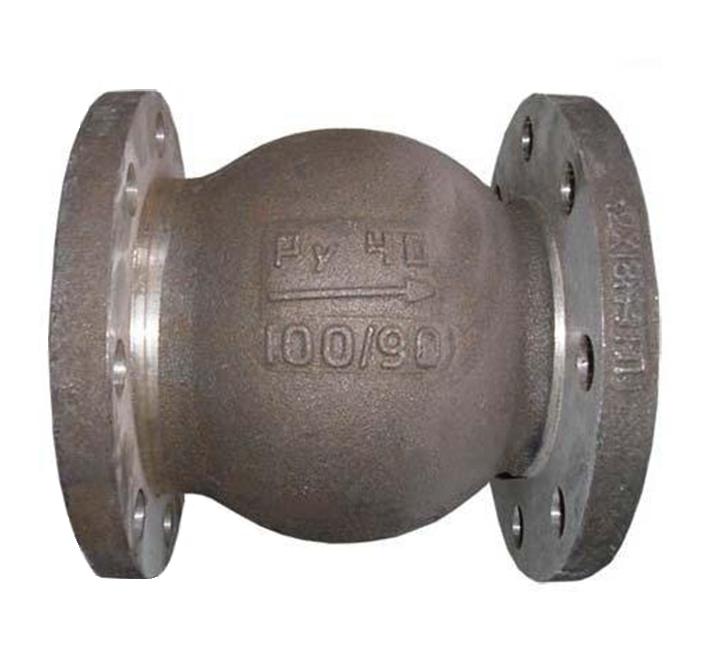

Клапан обратный нержавеющий 19нж63бк

Условия эксплуатации обратного клапана 19нж63бк:

  • Температура рабочей среды: от -100 до + 600°С;
  • Температура окружающей среды: от -55 до +50°С;
  • Рабочая среда: жидкая и газообразная, нейтральная к материалам корпуса клапана;
  • Направление потока среды: под захлопку (по стрелке на корпусе);



Технические данные обратного клапана 19нж63бк:

  • Привод: автоматический;
  • Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
  • Присоединение к трубопроводу: фланцевое ГОСТ 12815-80;
  • Установочное положение на трубопроводе: на горизонтальном трубопроводе – в соответствии с маркировкой «Верх» на корпусе затвора, на вертикальном трубопроводе – уплотнительной поверхностью захлопки вниз;
  • Регламентирующий документ: ТУ 26-07-1361-84;
  • Класс герметичности по ГОСТ 9544-93: «А»;
  • Номер чертежа: МЗ 44126;
  • Таблица-фигура: 19нж63бк;



Материалы основных деталей обратного клапана 19нж63бк:

  • Материал изделия (корпус): сталь 12Х18Н9ТЛ;



Показатели надежности обратного клапана 19нж63бк:

  • Средний срок службы клапана 19нж63бк: не менее 15 лет;
  • Гарантийная наработка, циклов: 1200;
  • Полный средний ресурс, циклов: 11000;



Основные заводы производители обратного клапана 19нж63бк:

  • Место производства клапана 19нж63бк: Украина;
  • Производитель 19нж63бк: ОАО «АРМАПРОМ».



Монтаж обратного клапана 19нж63бк:

  • Клапан обратный 19нж63бк должен устанавливаться в местах, удобных для обслуживания.
  • Рекомендуется снимать заглушки с проходных отверстий клапана только непосредственно перед монтажом на трубопровод.
  • Перед установкой клапана на трубопровод следует произвести расконсервацию. Перед монтажом система должна быть тщательно промыта, продута  и просушена.
  • Устанавливается клапан на горизонтальном участке трубопровода – в соответствии с маркировкой «верх» на корпусе; на вертикальном участке трубопровода – уплотнительной поверхностью стакана вверх (направление стрелки на корпусе – вверх).
  • Перед пуском в эксплуатацию необходимо смонтированный на трубопроводе затвор подвергнуть испытаниям:
  • а) произвести гидравлические испытания пробным давлением при открытом положении затвора;
  • б) проверить герметичность затвора и соединение при условном (рабочем) давлении.



Хранение и транспортировка обратного клапана 19нж63бк:

  • Условия хранения и транспортирования – 6 (ОЖ2) по ГОСТ 15150-69.
  • Клапаны 19нж63бк должны храниться в упакованном виде. Клапаны без упаковки должны храниться под сухим навесом или на складе при температуре окружающего воздуха от -30 до +50°С. Относительная влажность не должна превышать 90%.
  • Проходные отверстия магистральных патрубков должны быть закрыты заглушками.
  • Законсервированные клапаны, хранящиеся без упаковки должны подвергаться один раз в полугодие тщательному осмотру состояния консервации и при необходимости переконсервации.
  • При хранении клапана без упаковки необходимо соблюдать требование установки клапана вертикально – захлопкой вверх или горизонтально – маркировкой «Верх» – вверх.
  • К месту монтажа клапаны должны транспортироваться в упаковке предприятия-изготовителя.
  • Клапаны 19нж63бк могут транспортироваться всеми видами транспорта на любое расстояние.

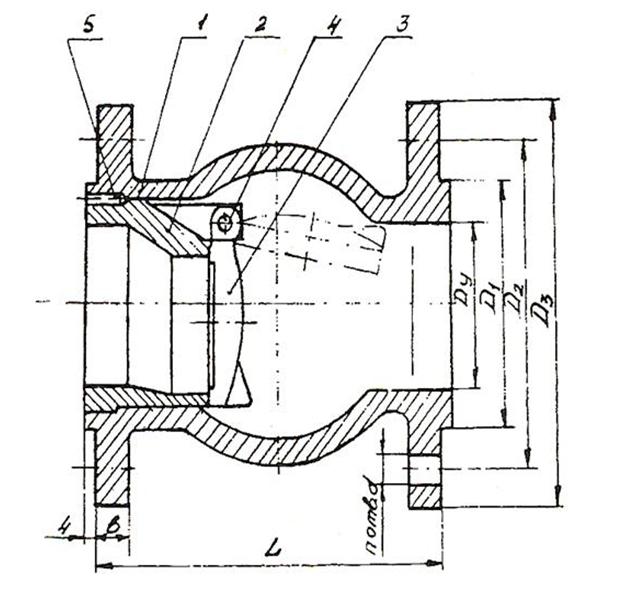

  1. Корпус; 2. Стакан; 3. Захлопка, 4. Ось; 5. Штифт стопорный.





Обозначение

Ду

L

Д1

Д2

Д3

В

Кол-во отверстий

d

Масса, кг

19нж63бк ду50

50

150

87

125

160

17

4

18

8

19нж63бк ду80

80

190

120

160

195

19

8

18

15

19нж63бк ду100

100

215

149

190

230

21

8

23

24

19нж63бк ду150

150

275

203

250

300

27

8

27

56

19нж63бк ду200

200

375

259

320

375

35

12

30

105
