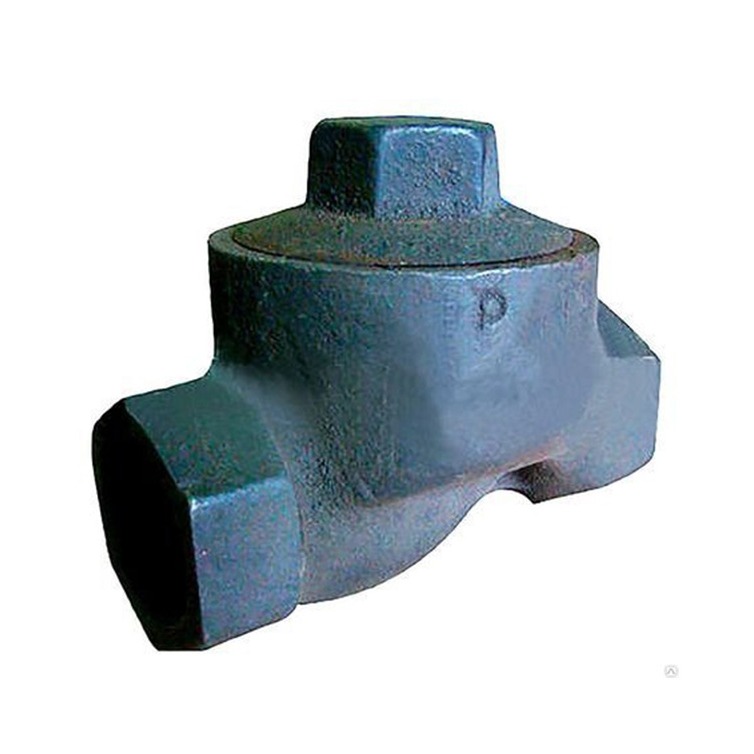

Конденсатоотводчик 45ч12нж

Конденатоотводчик 45ч12нж термодинамический относится к фазоразделительной арматуре, его задача - выводить конденсат из системы. Устанавливает в системы, транспортирующие среду давлением температурой до 200оС и давление не выше 16 кгс/см2. Монтаж на трубопровод осуществляется муфтовым (резьбовым) присоединением. Работа конденсатоотводчика муфтового 45ч12нж основана на разнице физических свойств, а именно плотности и объема, водяного пара и конденсата. При поступлении воды в тело конденсатоотводчика муфтового 45ч12нж в трубной обвязке давление потока среды заставляет диск внутри приподниматься, при этом среда свободно проходит дальше. При скоплении пара в камере давления понижается статическое давление на диск, который опускается на седло. За счет большей площади контакта сверху, диск прижат к седлу, закрывая проход для среды. При этом пар скапливается в камере над диском и конденсируется. Давление на диск понижается, проход для среды открывается. Термодинамические конденстатоотводчики 45ч12нж частично выпускают пар, поэтому они не производятся больших диаметров, чтобы избежать энергопотерь. Стоит упомянуть, что конденсатоотводчики 45ч12нж чувствительны к загрязнениям и примесям в трубопроводе.

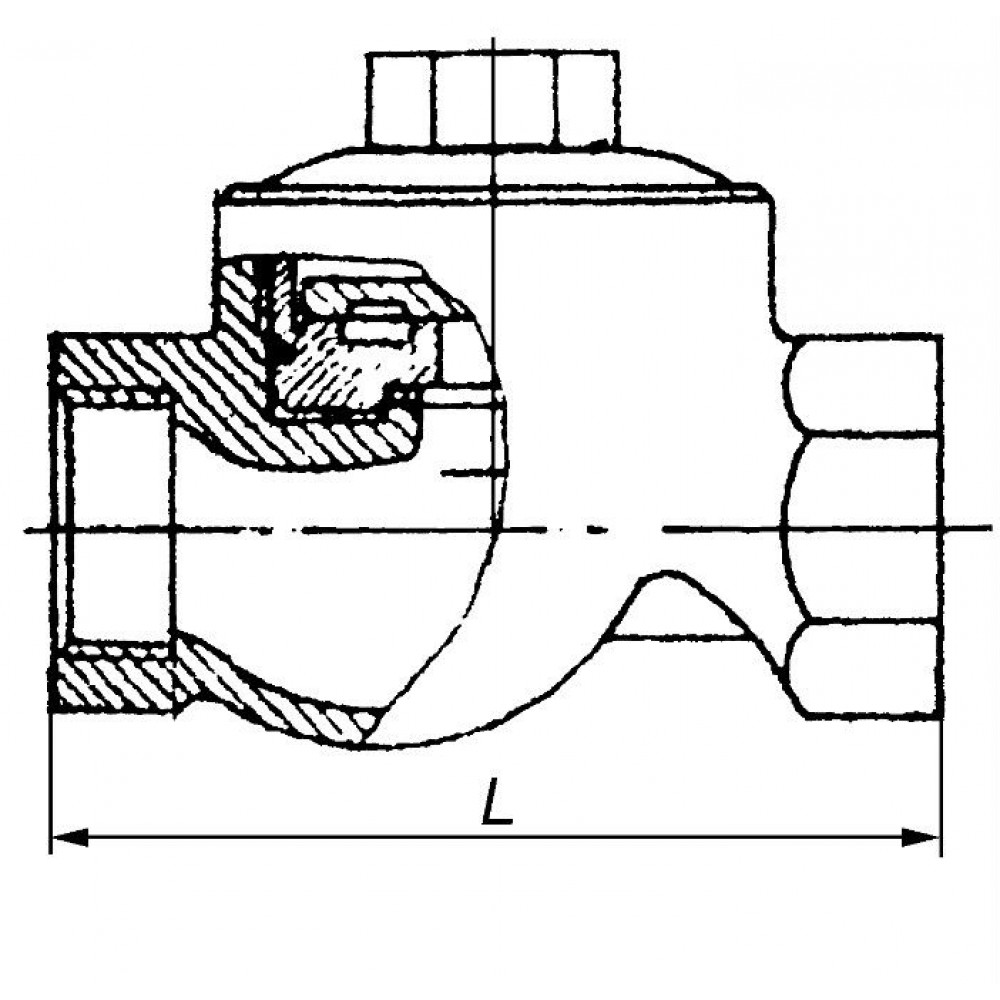

Конденсатоотводчик термодинамический 45ч12нж Ду25, цена которого выгодно отличается, управляется единственной подвижной деталью в своей конструкции - диском. В закрытом состоянии диск покоится на уплотнительных кольцах из нержавеющей стали внутри корпуса, закрывая входной и выходной каналы. При поступлении среды в конденсатоотводчик давление потока, поступающего через входной патрубок, приподнимает диск над седлом, позволяя среде свободно проходить. Запорный орган - диск - находится в камере давления и управляет открытием и закрытием. Камера давления имеет больший объем относительно входных и выходных отверстий. Как только давление в камеру конденсата падает, а температура оказывается выше температуры насыщения этого пониженного давления, часть конденсата вскипает и превращается в пар. Возрастающий объем пара вызывает увеличение скорости истечения между седлом и диском, при этом давление под диском снижается. Диск опускается на седло и прижимается к нему за счет повышенного давления в результате скопившегося над диском паром и конденсатом. Диск остается в закрытом положении до тех пор, пока пар в камере давления не сконденсируется за счет теплоотдачи. Это приведет к падению давления в камере над диском, которое уже не сможет противостоять давлению среды под диском. В результате диск начинается приподниматься, открывая проход для среды. Так начинается следующий рабочий цикл.

Премущества технических характеристик 45ч12нж:

•  - простая и надежная конструкция, имеющая малый вес
•  - относительно низкая стоимость изделия
•  - отсутствие необходимости регулировки, толератность к гидроударам
•  - удобство в обслуживании
•  - долгий срок службы

Технические характеристики

Рабочая среда: пар, конденсат до 200оС.
Рабочее давление: 1,6 МПа (16 кгс/см2).
Материальное исполнение корпуса: чугун.
Климатическое исполнение: У1.
Монтаж к трубопроводу: муфтовое присоединение.
Уплотнение в затворе: диск и седло
Давление на входе: не меньше 0,1 МПа (1 кгс/см2)
Противодавление: не больше 50% от значения на входе.
Конденсатоотводчик герметичен по отношению к окружающей среде.
Пропуск среды через затвор не допускается.
Рабочая среда подается под тарелку.
Конденсатоотводчик устанавливают на горизонтальном трубопроводе крышкой вверх.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус: чугун.
Крышка: чугун.
Диск: сталь 20Х13.
Прокладка: паронит.

ПОКАЗАТЕЛИ НАДЕЖНОСТИ И ДОЛГОВЕЧНОСТИ

Конденсатоотводчик относится к классу ремонтируемых.
Средний срок службы — не менее 10 лет.
Средний ресурс – не менее 250000 ч.
Наработка на отказ – 70000 ч.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды: до 50оС.
Температура среды в системе не может превышать 200оС.
Перед монтажом система должна быть очищена от механический примесей и загрязнений. Не допускается попадание посторонних предметов в 45ч12нж. Направление потока среды должно совпадать с направлением стрелки на корпусе.

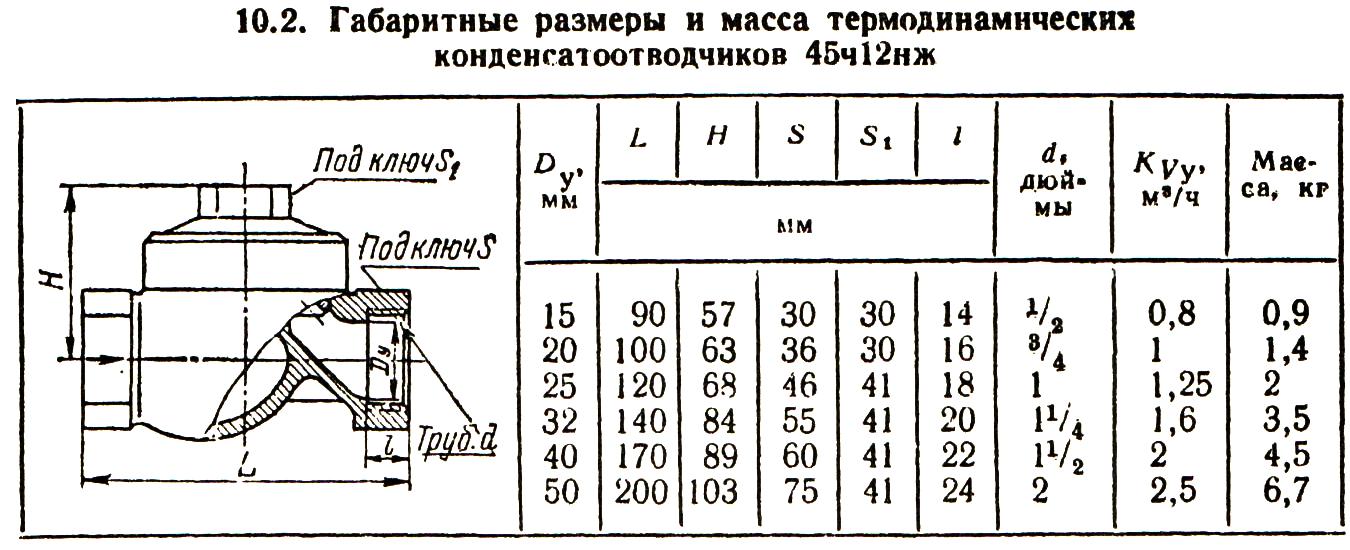

Основные габаритные, присоединительные размеры (мм) и масса (кг)
