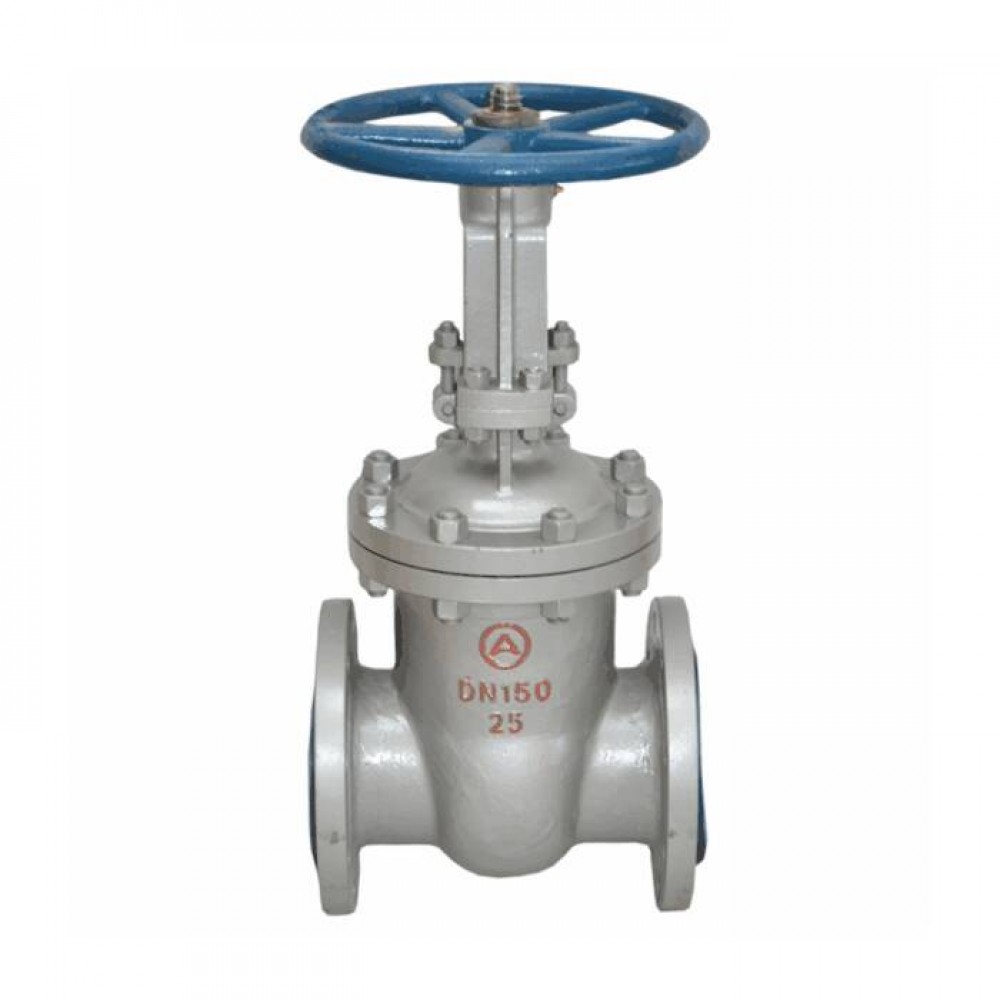

Задвижка клиновая 30с64нж Арма-Пром
Задвижка стальная 30с64нж — запорное устройство для трубопроводов, транспортирующих технические жидкие среды (вода, нефть, газ и масло). Задвижка рассчитана на температурный режим до 425 ℃.
| Номенклатура | 30с64нж | |||
| Температура рабочей среды, Со | - 40...+425 | |||
| Климат. исполнение / Температура внешней среды, Со | У1 / -40...+40 | |||
| Тип управления | Ручное (от маховика) | |||
| Давление, МПа (кгс/см²) | 2,5(25) | |||
| Уплотнение в затворе | «металл по металлу» | |||
| Герметичность затвора | А по ГОСТ 9544 | |||
| Максимальный крутящий момент, Нм | 80 | |||
| Количество оборотов шпинделя | 17 | |||
| Рабочая среда | вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды, скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год |
|||
| Направление подачи рабочей среды | двустороннее | |||

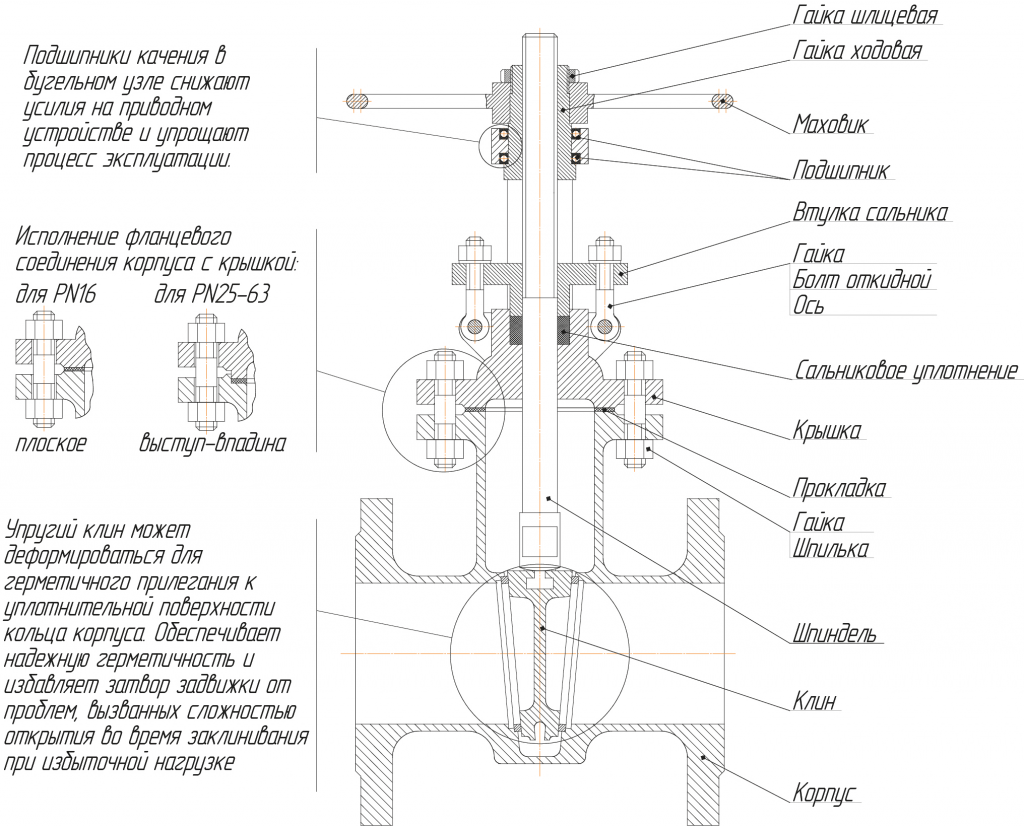

| Наименование детали | Материальное исполнение корпусных деталей | ||
| с | лс | нж | |
| Марка материала | |||
| Корпус, крышка | Сталь 25Л ГОСТ977 | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ ГОСТ977 |
| ГОСТ21357 | |||
| Клин | Сталь 25Л ГОСТ977 | Сталь 20ГЛ | Сталь 12Х18Н9ТЛ ГОСТ977 |
| ГОСТ21357 | |||
| Шпиндель | Сталь 20Х13 ГОСТ5632 | Сталь 12Х18Н10Т | |
| ГОСТ5632 | |||
| Уплотнение сальниковое | ТРГ | ||
| Прокладка | ТРГ | ||
| Наплавка в корпусе и на клине | Тип 20Х13 | ЦН-12М | |
